कई प्रकार के सबमर्सिबल इलेक्ट्रिक पंप हैं, और कुओं की सिंचाई में सबसे अधिक उपयोग किए जाने वाले तेल से भरे और पानी से भरे सबमर्सिबल इलेक्ट्रिक पंप हैं। एक उदाहरण के रूप में क्यूजे श्रृंखला डीप वेल सबमर्सिबल पंप को लेते हुए, यह लेख संक्षेप में डीप वेल सबमर्सिबल पंपों की संरचना का परिचय देता है।
एक गहरे कुएं सबमर्सिबल पंप की संरचना में मुख्य रूप से एक पानी पंप, एक इलेक्ट्रिक मोटर, एक इनलेट और एक सीलिंग डिवाइस होता है, जैसा कि चित्र में दिखाया गया है।
पानी पंप सबमर्सिबल इलेक्ट्रिक पंप के ऊपरी छोर पर स्थित है, जो मुख्य रूप से प्ररित करनेवाला, गाइड हाउसिंग, पंप शाफ्ट, रबर बीयरिंग और अन्य घटकों से बना है। पंप शाफ्ट और मोटर शाफ्ट एक सिलेंडर युग्मन द्वारा जुड़े हुए हैं। प्ररित करनेवाला एक केन्द्रापसारक संलग्न प्ररित करनेवाला है, और शटडाउन के दौरान पानी पंप को उलटने से रोकने के लिए, ऊपरी छोर पर एक चेक वाल्व स्थापित किया जाता है।
मोटर भाग सबमर्सिबल इलेक्ट्रिक पंप के निचले सिरे पर स्थित होता है, जो मुख्य रूप से रोटर, स्टेटर, गाइड बेयरिंग, थ्रस्ट बेयरिंग और दबाव नियामक फिल्म जैसे घटकों से बना होता है। प्लास्टिक या स्टेटर वाइंडिंग पॉलीथीन इंसुलेटेड नायलॉन शीथेड जल प्रतिरोधी विद्युत चुम्बकीय तार से बनी होती है। मोटर के बेयरिंग को ठंडा करने के लिए मोटर के अंदरूनी हिस्से में साफ पानी भरा जाता है। मोटर के तापमान में वृद्धि के कारण शरीर के अंदर पानी के दबाव में परिवर्तन को समायोजित करने के लिए मोटर के निचले भाग में एक रबर दबाव नियामक फिल्म स्थापित की जाती है।
इनलेट और सीलिंग डिवाइस सबमर्सिबल इलेक्ट्रिक पंप के बीच में स्थित हैं। सीलिंग उपकरण मोटर के ऊपरी सिरे पर स्थित होता है और इसमें एक रेत फेंकने वाली रिंग और आगे और पीछे के उपकरणों की एक कंकाल तेल सील होती है। इसका कार्य तलछट को मोटर के आंतरिक भाग में प्रवेश करने से रोकना है।
200-QJ80-55/5 डीप वेल सबमर्सिबल पंप का मॉडल अर्थ: 200- इस पंप के लिए उपयुक्त न्यूनतम वेलबोर व्यास 200 मिमी है; QJ डीप वेल सबमर्सिबल पंप; 80- रेटेड प्रवाह दर 80m3/घंटा; 55- रेटेड कुल हेड 55 मीटर है; जल पंप के 5 चरण।

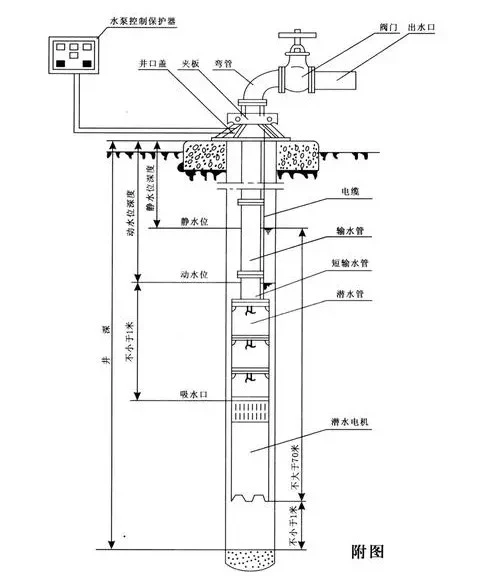

गहरे कुएं सबमर्सिबल पंप का संरचनात्मक आरेख इस प्रकार है:
